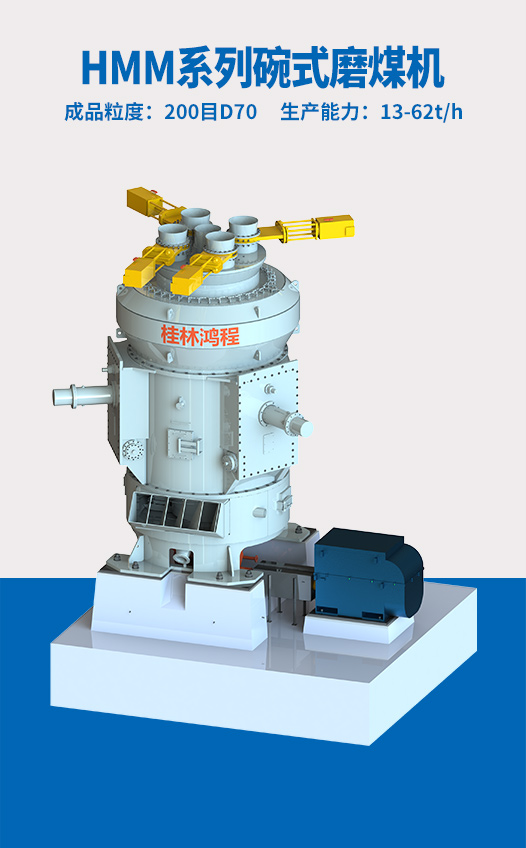

給煤機將原煤經過原煤管道送入磨煤機落煤管。磨煤機在電動機驅動下，通過減速機減速后帶動磨碗轉動，磨輥在磨碗的帶動下轉動，碾磨由中央落煤管落到磨碗中的原煤，使其達到能在爐內有效燃燒的細度。經過碾磨的煤粉從磨碗上通過離心力切向甩出，被側機體接入的一次風經過磨碗葉輪吹入分離器。在分離器中，粗粉被分離出來返回磨碗重磨，細粉被一次風帶出分離器，送到鍋爐中燃燒。如此循環，完成粉磨作業全過程。
| 型號 | 磨環公稱直徑(mm) | 磨輥公稱直徑(mm) | 入磨粒度(mm) | 基本出力(t/h) | 入口空氣流量(t/h) | 磨碗轉速(r/min) | 額定功率(kw) |
| HMM16/3 | 1400 | 800 | ≤38 | 13.5 | 20.3 | 63.5 | 132 |
| HMM18/3 | 1600 | 900 | 20.1 | 30.2 | 53.4 | 200 | |
| HMM20/3 | 1900 | 1100 | 31.1 | 46.7 | 45.2 | 300 | |
| HMM24/3 | 2200 | 1300 | 47.1 | 70.6 | 38.4 | 400 | |
| HMM26/3 | 2400 | 1400 | 55.7 | 83.6 | 35.0 | 500 | |
| HMM28/3 | 2600 | 1500 | 62.0 | 93.0 | 33.0 | 520 | |
|
注1：基本出力是指在煤的哈氏可磨度系數為55；煤粉細度通過0.075mm篩子的過篩率為70%；煤的收到基全水分對高揮發分煙煤≤8%，對底揮發分煙煤≤12%工況下的磨煤機研磨能力。 注2：磨煤機最大阻力為4.5kPa（平原地區）。 注3：表中電動機使用系數（SF）均為1.15。 |
|||||||
說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。
